电磁屏蔽玻璃

电磁屏蔽玻璃是一种防电磁辐射，抗电磁干扰的透光屏蔽器件，涉及光学、电学、金属材料、化工原料、玻璃、机械等诸多领域，广泛用于电磁兼容领域。通过特殊工艺处理，对电磁干扰产生衰减，并使屏蔽玻璃对所观察的各种图形（包括动态色彩图像）不产生失真，具有高保真、高清晰的特点；同时还具有防爆玻璃特性。

随着电子、计算机技术的不断发展，该产品广泛应用于通信、IT、电力、医疗、银行、证券、政府、军队等民用和国防等领域。主要解决电子系统与电子设备间的电磁干扰，防止电磁信息泄漏，防护电磁辐射污染；有效保障仪器设备正常工作，保障机密信息的安全，保障工作人员身体健康。

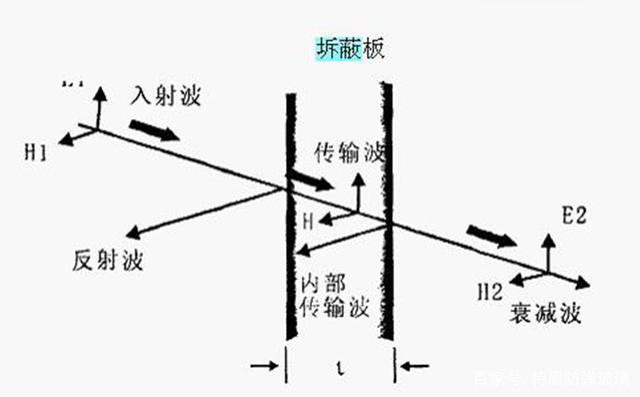

电磁屏蔽是用导电材料减少交变电磁场向指定区域穿透的屏蔽。电磁屏蔽的作用原理是利用屏蔽体对电磁能流的反射、吸收和引导作用，其与屏蔽结构表面和屏蔽体内部感生的电荷、电流与极化现象密切相关。

电磁屏蔽与屏蔽体接地与否并没有关系。真正影响屏蔽体屏蔽效能的只有两个因素：一个是整个屏蔽体表面必须是导电连续的，另一个是不能有直接穿透屏蔽体的导体。屏蔽体上有很多导电不连续点，最主要的一类是屏蔽体不同部分结合处形成的不导电缝隙。

这些不导电的缝隙就产生了电磁泄漏，如同流体会从容器上的缝隙上泄漏一样。解决这种泄漏的一个方法是在缝隙处填充导电弹性材料，消除不导电点。这就像在流体容器的缝隙处填充橡胶的道理一样。这种弹性导电填充材料就是电磁密封衬垫。在许多文献中将电磁屏蔽体比喻成液体密封容器，似乎只有当用导电弹性材料将缝隙密封到滴水不漏的程度才能够防止电磁波泄漏。

电磁屏蔽玻璃的种类

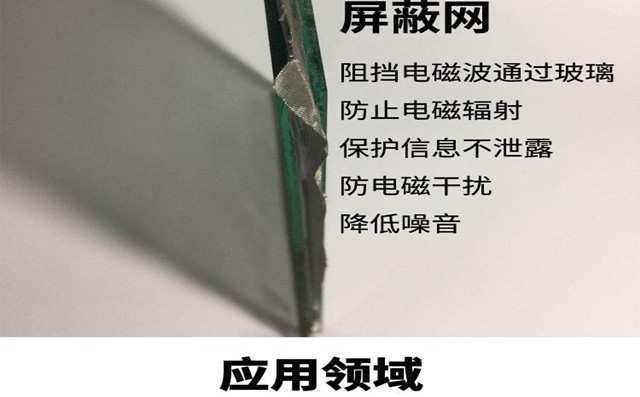

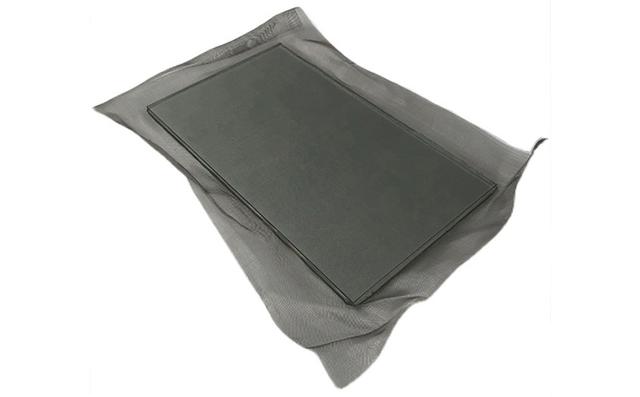

1.丝网屏蔽玻璃丝网屏蔽玻璃是在玻璃内夹入金属丝网而制成的，它对低频带的电磁波有较好的屏蔽作用。金属网的材料一般均采用铜、银、不锈钢等，金属丝的直径、丝网的目数都对屏蔽效果有直接影响。

2.膜层屏蔽玻璃膜层屏蔽玻璃是在优异浮法玻璃表面镀覆金属或金属氧化物透明导电膜层的玻璃，它对高频带的电磁波有较好的屏蔽作用。其工艺方法是将含有金、银、铜、钛、锡、铝等金属或无机及农业生产体系化合物盐类，通过物理（阴较溅射、真空蒸发等）或化学（化学气相沉积、化学热分解、溶胶-凝胶等）的方法，在平板玻璃表面形成上述金属或金属氧化物膜层。这种膜层具有很强的反射电磁波的功能，可以用于电子计算机、电台保密和抗干扰的屏蔽材料。

3.丝网与膜层复合屏蔽玻璃丝网与膜层复合屏蔽玻璃是多层膜和金属丝网的复合结构，透明导电膜一般采用氧化铟锡膜，膜层的电阻率是制约屏蔽效果的关键因素。丝网与膜层复合制成的电磁屏蔽在40MHz~lGHz的范围的屏蔽效果可以达到40～70dB，可达到85dB.憎水玻璃憎水玻璃通常是用硅烷、聚硅烷、硅油、硅铜等对玻璃表面进行喷涂，经加热处理后在玻璃表面形成一层硅氧膜而制成的。憎水玻璃的化学稳定性强，耐水性较高。憎水玻璃可以制作潜水艇的潜望镜、汽车挡风玻璃、眼镜片等。

电磁屏蔽玻璃透光材料及优缺点

电磁屏蔽玻璃的透光度主要由玻璃原片（玻璃、亚克力玻璃）、光学胶层、电磁屏蔽丝网目数决定。其中玻璃原片和光学胶层的影响可以忽略不计，主要影响透光度的是电磁屏蔽丝网的目数，常规使用的电磁屏蔽丝网目数有100目、130目、165目、250目等。

电磁屏蔽丝网透光率越高，屏蔽效能越差;反之，透光率低，则屏蔽效能越高。

透光材料—玻璃：耐高温700-1000°，耐划伤，平整度好，但易破碎，重量重。

透光材料—亚克力：重量轻，不易破碎；高温不得超过85°，否则易变形。

透光材料—光学胶：耐高温150°，

透光材料—电磁屏蔽丝网：耐高温，防腐抗氧化。

透光材料—新型屏蔽薄膜：耐高温，透光率高。

电磁屏蔽层材料及优缺点

电磁屏蔽玻璃屏蔽层主要包括夹层屏蔽层和周边屏蔽层。

夹层屏蔽层材料有电磁屏蔽丝网和镀膜两种，其中电磁屏蔽丝网材质又分为铜网、合金网、蚀刻网。而镀膜层则是采用特殊工艺做在玻璃表面。周边屏蔽层是指电磁屏蔽玻璃周边的结构处理，分铜箔包U边、丝网留边、丝网留边包铜箔三种。

中间屏蔽层材料的优缺点：

⑴铜网在电场下屏蔽效能较好，对磁场没有屏蔽效能。

⑵蚀刻网透光率较高，达到75-80%，屏蔽效能较合金网低一些，在要求透光率高的情况下，可以选用蚀刻网。

⑶用户选用较多的是合金网。合金，是由两种或两种以上的金属经特殊方法所合成的金属物质。合金网主要是铜镍铁的成分，铁是低频下屏蔽磁场很好的材料；铜则是高频下屏蔽电场较好的材料；而镍能在潮湿空气中表面形成致密的氧化膜,不但能阻止继续被氧化,而且能耐碱、盐溶液的腐蚀。三者的结合，既满足高低频的抗干扰要求，又防止在恶劣环境下，材料被腐蚀和氧化。

⑷镀膜玻璃，透光率较高，达到90%以上；但屏效较低，在20dB左右。因屏蔽层直接露在外面，所以安装使用时，易造成划伤。

周边屏蔽层优缺点：

丝网外露包铜箔是铜箔包U边和丝网留边两种结构的升级版，经用户及检测机构验证，该结构屏蔽效果高，且有效保护了留边丝网，便于用户安装使用。

电磁屏蔽玻璃安装方法工程

电磁屏蔽玻璃在安装的时候还需要注意以下几点

1. 首先需要注意的便是要整个的给覆盖包围起来，才能达到最好的屏蔽的效能，以此电磁波辐射的外泄干扰

2. 在安装的时候可以尽量的靠近要保护的东西，并且必须要接到地面上去

3. 材料使用含有铅为导体的即可，厚度等无要求，使用高强度玻璃原片就行
